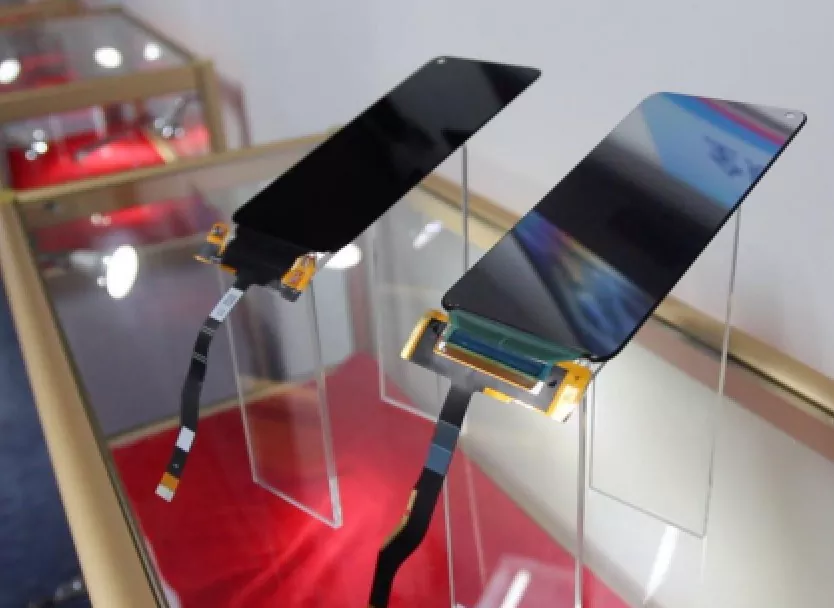

ماژول نمایش تلفن همراه PCB سخت انعطاف پذیر

ماژول نمایشگر تلفن همراه Rigid-Flex PCB یک حامل اتصال حیاتی است که یکپارچگی بالا، قابلیت اطمینان بالا و تاشو را در ماژول های نمایشگر تلفن هوشمند مدرن امکان پذیر می کند. با استفاده از یک ساختار کامپوزیتی که در آن نواحی صلب اجزا را ایمن می‌کنند و ناحیه انعطاف‌پذیر تحت خمش دینامیکی قرار می‌گیرد، پایداری مدار، یکپارچگی سیگنال و دوام مکانیکی را در فضای محدود تضمین می‌کند. این یک عامل اصلی فناوری برای دستگاه های نازک تر و سبک تر است.

ماژول نمایشگر تلفن همراه با برد مدار چاپی Rigid-Flex چیست؟

ماژول نمایشگر تلفن همراه Rigid-Flex PCB یک قطعه الکترونیکی هسته ای است که در گوشی های هوشمند مدرن برای اتصال صفحه نمایش به صفحه اصلی استفاده می شود. این ویژگی‌های PCBهای صلب و PCBهای انعطاف‌پذیر (FPC) را ترکیب می‌کند و طرح‌بندی مدارهای با چگالی بالا و تاشو مکانیکی را در محدودیت‌های فضایی محدود ممکن می‌سازد.

اجزای سازه ای

1. بخش صلب (PCB صلب)

یک ساختار پشتیبانی پایدار، تراشه های حیاتی، کانکتورها و آی سی های راننده را در خود جای داده است.

استحکام مکانیکی و قابلیت اطمینان طولانی مدت ماژول نمایشگر را تضمین می کند.

2. بخش انعطاف پذیر (PCB / FPC انعطاف پذیر)

قابل خم شدن و تاشو، برای ایجاد ارتباط بین صفحه نمایش و صفحه اصلی در فضاهای محدود استفاده می شود.

از طرح‌بندی‌های سه‌بعدی پشتیبانی می‌کند، تعداد کانکتورها را کاهش می‌دهد و یکپارچگی سیگنال را افزایش می‌دهد.

3. طراحی سفت و انعطاف پذیر

به طور یکپارچه بخش های سفت و انعطاف پذیر را روی یک تخته ادغام می کند.

راه حل مداری را ارائه می دهد که به طور همزمان پایدار و انعطاف پذیر است و طراحی دستگاه فوق نازک را تسهیل می کند.

ساختار اصلی و ویژگی ها:

1. مسیریابی 3 بعدی: بخش انعطاف پذیر را می توان مانند کاغذ تا کرد یا خم کرد، به طور کامل از فضای عمودی داخل گوشی برای تا زدن اجزایی مانند آی سی درایور به پشت صفحه استفاده کرد و در نتیجه حاشیه های بسیار باریک یا حتی طراحی های تمام صفحه بدون حاشیه را امکان پذیر کرد. این امر طراحی فوق نازک گوشی هوشمند را تسهیل می کند.

2. برد انعطاف‌پذیر صلب مورد استفاده در ماژول‌های نمایشگر جزء کلیدی است که آی‌سی درایور نمایشگر را به برد اصلی متصل می‌کند. این قابلیت خم شدن مدارهای انعطاف پذیر را با پایداری بردهای سفت و سخت ترکیب می کند و پایه و اساس دستیابی به نسبت صفحه نمایش به بدنه بالا و طرح های نازک و سبک وزن را تشکیل می دهد.

مزایای کلیدی عملکرد:

1. کاهش ضخامت: ضخامت رابط ها و لایه های پوشش اضافی تخته های سفت و سخت را از بین می برد و در نتیجه ساختار کلی نازک تری نسبت به محلول های گسسته ایجاد می کند.

2. یکپارچگی سیگنال برتر: از تکنیک های سیم کشی با چگالی بالا (مانند مسیریابی جفت دیفرانسیل) و مواد دی الکتریک کم برای انتقال پایدار جریان های داده تصویری با سرعت بالا (پشتیبانی از ویدیوی 4K/8K) استفاده می کند، به طور موثر تضعیف سیگنال و تداخل الکترومغناطیسی بدون انتقال داده ها، تلفات تصویر با تأخیر بالا را سرکوب می کند.

3. مصونیت تداخل: در مقایسه با کابل‌های انعطاف‌پذیر بلند، بردهای انعطاف‌پذیر صلب مسیرهای سیگنال را کوتاه می‌کنند و می‌توانند به طور موثر تداخل الکترومغناطیسی را از طریق ریختن مس یا لایه‌های محافظ جدا کنند.

4. یکپارچگی ساختاری: اتصالات بین بخش های صلب و انعطاف پذیر به جای اتصالات لحیم کاری از طریق رسوب شیمیایی داخلی و آبکاری شکل می گیرد. این باعث می شود که مقاومت خمشی در محل اتصال بسیار برتر از راه حل های سنتی "FPC + کانکتور" یا "FPC لحیم شده به تخته صلب" باشد.

5. مقاومت در برابر شوک بالا: ساختار یکپارچه خطر شکست اتصال لحیم کاری را به حداقل می رساند و از انتقال سیگنال پایدار حتی در هنگام سقوط یا لرزش اطمینان حاصل می کند.

6. پشتیبانی از خم شدن پویا: در تلفن های تاشو، می تواند بیش از 400000 خم شدن مکرر را تحمل کند و عملکرد الکتریکی را حفظ کند.

پارامترهای فنی کلیدی:

1. پارامترهای ساختاری:

تعداد لایه ها و ساختار: به طور معمول 4-6 لایه، با استفاده از ساختار "سفت و انعطاف پذیر".

ضخامت: منطقه انعطاف پذیر معمولاً 0.1-0.2 میلی متر برای نازکی شدید. ضخامت منطقه صلب با توجه به نیازهای نصب و مسیریابی اجزا طراحی شده است.

حداقل شعاع خمشی: می تواند کمتر از 0.5 میلی متر باشد، مناسب برای فضاهای خمشی تنگ.

2. عملکرد الکتریکی:

عرض/فضای خط: 40μm - 50μm، نیازهای انتقال سیگنال با چگالی بالا را برآورده می کند.

کنترل امپدانس: کنترل امپدانس دقیق (به عنوان مثال، 100Ω ± 10٪) برای سیگنال های دیفرانسیل با سرعت بالا (به عنوان مثال، MIPI DSI).

پهنای باند انتقال: از انتقال داده با سرعت بالا چندین گیگابیت بر ثانیه در هر کانال پشتیبانی می‌کند که نیازهای نمایشگر با وضوح بالا و نرخ فریم بالا را برآورده می‌کند.

3. مواد و قابلیت اطمینان:

بستر: بخش انعطاف‌پذیر می‌تواند از پلی‌آمید (PI) یا پلیمر کریستال مایع با کارایی بالاتر (LCP) استفاده کند که دومی مزایایی در نازکی فوق‌العاده، تلفات کم و استقامت خمشی دارد.

استقامت خمشی: نیاز به عمر خمشی پویا > 400000 سیکل.

دمای عملیاتی: -30 درجه سانتیگراد تا +85 درجه سانتیگراد، مطابق با الزامات محیط استفاده سختگیرانه لوازم الکترونیکی مصرفی.

سناریوهای کاربردی

این محصول راه‌حل اصلی اتصال و پشتیبانی برای سیستم‌های نمایشگر گوشی‌های هوشمند مدرن است که عمدتاً صفحه‌نمایش تلفن‌های پیشرفته (معمولاً کمتر از 6.7 اینچ) را ارائه می‌کند، که امکان جمع‌آوری فشرده و انتقال سیگنال با کیفیت بالا را فراهم می‌کند.

ارزش پیشنهادی ما

ما در ارائه راه‌حل‌های برد انعطاف‌پذیر صلب برای اتصال صفحه نمایش در بخش تلفن همراه تخصص داریم. ما نه تنها محصولات استاندارد شده با قابلیت اطمینان بالا را ارائه می دهیم، بلکه دارای قابلیت های قوی در طراحی مشترک، بهینه سازی شبیه سازی و توسعه سفارشی هستیم. با پشتوانه تخصص عمیق در پردازش مدارهای دقیق، علم مواد، شبیه‌سازی حرارتی و تجزیه و تحلیل یکپارچگی سیگنال، ما با مشتریان برای ارائه پشتیبانی کامل از فرآیند - از طراحی مفهومی تا تولید انبوه - متناسب با طرح‌های ID خاص، معماری‌های انباشته، و اهداف عملکرد نمایش، همکاری نزدیک داریم. ما متعهد به استفاده از مهندسی نوآورانه هستیم تا به مشتریان کمک کنیم تا مرزهای فضا و عملکرد را در سیستم‌های نمایش گوشی‌های هوشمند جابجا کنند، تجربیات بصری واضح‌تر و پایدارتری ایجاد کنیم، و ما را به شریک اصلی مورد اعتماد شما تبدیل کنیم.
