تجزیه و تحلیل جامع فرآیند FPC Flash Plating

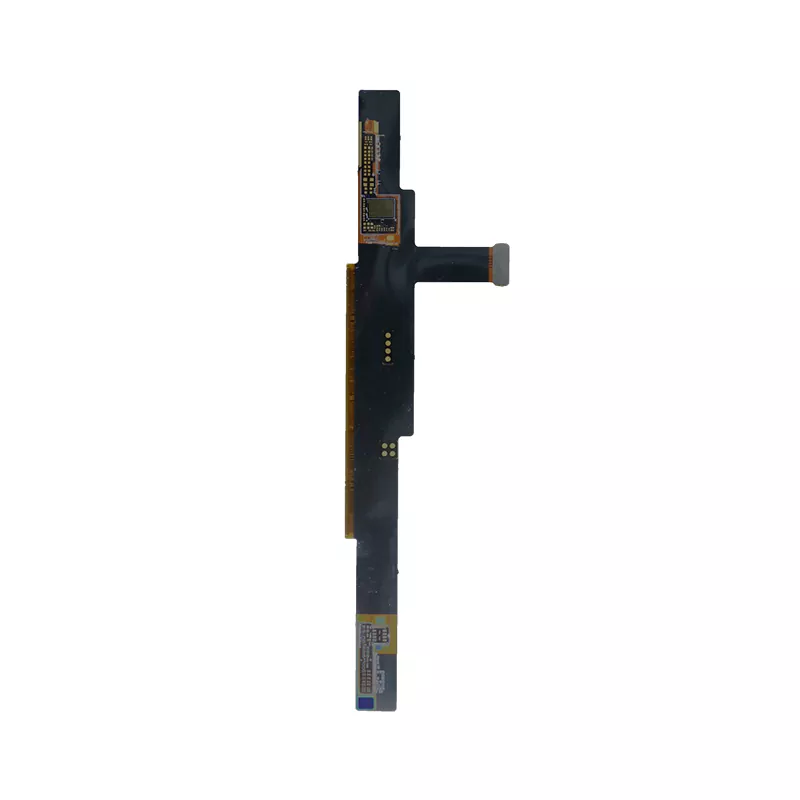

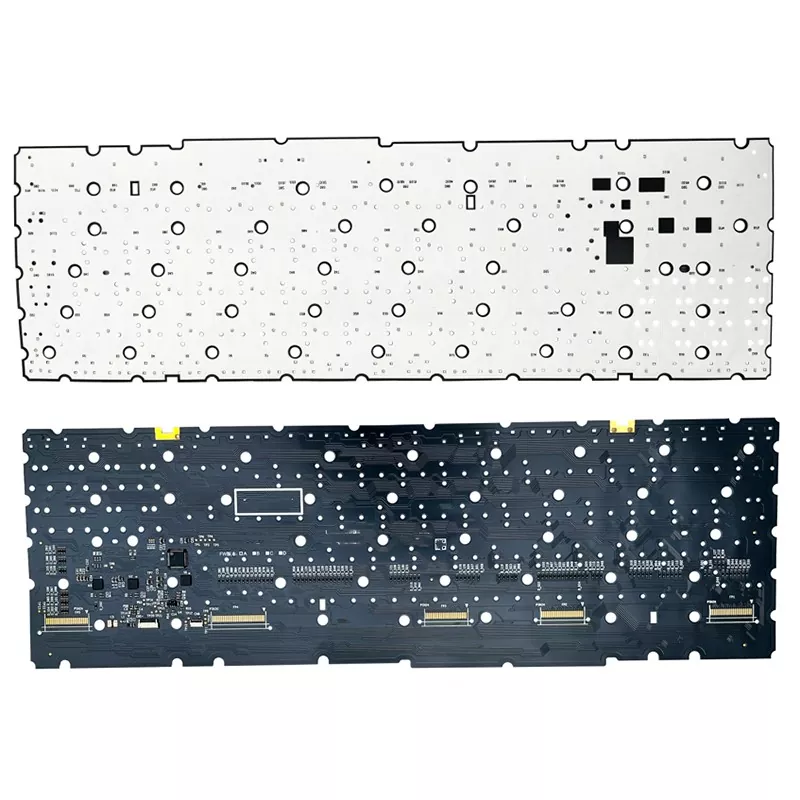

بردهای مدار چاپی انعطاف پذیر (FPC) جزء ضروری دستگاه های الکترونیکی مدرن هستند که در همه جا از صفحه نمایش گوشی های هوشمند تاشو گرفته تا پروب های دقیق در دستگاه های پزشکی وجود دارد. آبکاری فلاش یک فرآیند ساخت هسته است که عملکرد بالا و قابلیت اطمینان بالا را در FPC ها ممکن می کند.

بررسی اجمالی فرآیند: سفر کامل از حفاری تا آبکاری مس

فرآیند آبکاری فلاش در ساخت FPC یک سری عملیات دقیق است. کل فرآیند با حفاری شروع می شود و مسیرهایی برای اتصالات مدار بر روی بستر انعطاف پذیر ایجاد می کند. مرحله بعدی فرآیند آبکاری مس است، جایی که یک لایه نازک از مس به صورت شیمیایی بر روی دیواره‌های سوراخ رسوب می‌کند و یک پایه رسانا برای آبکاری بعدی ایجاد می‌کند.

هسته فرآیند آبکاری فلاش در کلمه "فلش" نهفته است، که نیاز به یک لایه آبکاری حیاتی دارد که تنها در عرض 3 دقیقه تکمیل شود. این لایه نازک و یکنواخت مس پایه ای برای پردازش بعدی است. پس از آن، مرحله لایه لایه سازی فیلم خشک آغاز می شود و سطح تخته را با یک فیلم حساس به نور می پوشاند تا برای تشکیل الگوی مدار آماده شود.

مراحل نوردهی و توسعه شکل دقیق مدار را تعیین می کند. از طریق عملیات نوری و شیمیایی، فیلم خشک ناخواسته برداشته می‌شود و نواحی نیاز به آبکاری ثانویه مس را در معرض دید قرار می‌دهد. آبکاری مس ثانویه نهایی مدار را به ضخامت عملکردی مورد نیاز ضخیم می کند و از انتقال جریان پایدار و قابل اطمینان اطمینان می دهد.

هر مرحله مانند رقصی است که به دقت طراحی شده است. حتی یک انحراف جزئی می تواند منجر به نقص عملکردی در کل برد مدار شود. این نیاز برای دقت به همین دلیل است که تولید FPC به عنوان "هنر دقیق صنعت الکترونیک" شناخته می شود.

فناوری کلیدی: درمان ویژه مناطق خمشی

در تولید FPC، مدیریت مناطق خمشی یکی از چالش برانگیزترین جنبه ها است. برای اطمینان از قابلیت اطمینان برد مدار در طول خمش مکرر، آبکاری مس در نواحی خمشی مجاز نیست. این یکی از تفاوت های اساسی بین ساخت FPC و PCB صلب است.

ناحیه خمشی "مفصل" FPC است. اگر این قسمت نیز با روکش مسی باشد، افزایش ضخامت فویل مسی انعطاف‌پذیری مواد را کاهش می‌دهد. با گذشت زمان، خم شدن مکرر باعث ترک خوردگی ناشی از خستگی لایه مسی می شود که به شدت عمر محصول را تحت تاثیر قرار می دهد.

در تولید واقعی، مناطق خمشی بدون آبکاری کمی بزرگتر از دهانه های چسب خالص هستند. این برای جلوگیری از نفوذ محلول آبکاری مس به نواحی خمشی است. این طراحی "فضای رزرو شده" تضمین می کند که عملکرد مدار تحت تاثیر قرار نمی گیرد و در عین حال محافظت از انعطاف پذیری ناحیه خمشی را به حداکثر می رساند.

درمان مفاصل نیز به همان اندازه حیاتی است. مشخصات ساخت صراحتاً ایجاب می کند که اتصالات در مناطق لایه لایه قرار نگیرند و باید از طرحی موج دار استفاده کنند. این طرح به طور موثر استرس را پراکنده می کند و از شکستگی مفاصل ناشی از تمرکز استرس جلوگیری می کند.

تصور کنید صفحه نمایش تاشو یک گوشی هوشمند روزانه ده ها و حتی صدها خم می شود. اجرای کامل این جزئیات فرآیند است که تضمین می کند دستگاه به دلیل نقص FPC در طول استفاده طولانی مدت از کار نخواهد افتاد.

کنترل دقیق: نیازهای دوگانه زمان و مساحت کلمه "فلش" در نام فرآیند آبکاری فلاش نشان دهنده سرعت مورد نیاز این مرحله است. استانداردهای صنعت به وضوح تصریح می کند که آبکاری فلاش باید در عرض 3 دقیقه تکمیل شود. این یک تنظیم زمان دلخواه نیست، بلکه راه حل بهینه است که از آزمایش گسترده و تجربه تولید واقعی به دست آمده است.

زمان بسیار کوتاه منجر به رسوب ناکافی مس می شود و نمی تواند یک پایه رسانا کافی برای فرآیندهای بعدی فراهم کند. زمان بیش از حد طولانی ممکن است منجر به ناهمواری لایه‌های مسی شود که منجر به دانه‌های درشت و چسبندگی ناکافی می‌شود. پنجره زمانی 3 دقیقه ای تعادل کاملی بین کارایی و کیفیت ایجاد می کند.

مرحله آبکاری مس ثانویه تمرکز متفاوتی دارد. در اینجا، منطقه آبکاری مس باید دقیقا مشخص شود. این نیاز، به ظاهر ساده، در واقع به جنبه های متعددی مانند کنترل کیفیت محصول، مدیریت هزینه و قابلیت ردیابی مربوط می شود.

سطح آبکاری مس مستقیماً بر مقاومت و ظرفیت تحمل جریان محصول نهایی تأثیر می گذارد. کنترل دقیق منطقه به معنای کنترل دقیق عملکرد مدار است که یکی از تفاوت های کلیدی بین FPC های پیشرفته و محصولات معمولی است.

از منظر هزینه، مس یکی از هزینه های اصلی مواد در تولید FPC است. کنترل دقیق منطقه آبکاری مس می تواند از ضایعات غیر ضروری مواد جلوگیری کند که می تواند باعث صرفه جویی قابل توجهی در هزینه تولید انبوه شود. مهمتر از آن، داده های منطقه مبنایی برای ردیابی کیفیت فراهم می کند. هنگامی که یک مشکل محصول رخ می دهد، می توان آن را به سرعت به پارامترهای فرآیند خاص ردیابی کرد.

تضمین کیفیت: کنترل چند لایه از صفر شدن نقص اطمینان می دهد

قابلیت اطمینان FPC ها با هر جزئیات طراحی فرآیند شروع می شود. علاوه بر درمان ویژه نواحی خمشی و مفاصل، چندین لایه اقدامات کنترل کیفیت در کل فرآیند اجرا می شود.

در مرحله لمینیت فیلم خشک پس از آبکاری فلاش، یکنواختی ضخامت فیلم به طور مستقیم بر اثرات نوردهی و توسعه تأثیر می گذارد. خطوط تولید مدرن معمولاً مجهز به سیستم های نظارت آنلاین برای اندازه گیری ضخامت فیلم در زمان واقعی و تنظیم خودکار پارامترهای فرآیند برای اطمینان از سازگاری هستند.

دقت مرحله نوردهی، وضوح الگوی مدار را تعیین می کند. ماشین‌های نوردهی پیشرفته از فناوری تصویربرداری مستقیم لیزری استفاده می‌کنند که امکان تولید پهنای خط و فاصله‌های کمتر از 10 میکرومتر را فراهم می‌کند و نیازهای طراحی FPC‌های با چگالی بالا امروزی را برآورده می‌کند.

کنترل کیفیت در مرحله آبکاری مس ثانویه بسیار مهم است. علاوه بر کنترل منطقه، ضخامت لایه مس، یکنواختی و ساختار کریستالی همگی نیاز به نظارت دقیق دارند. خطوط مدرن آبکاری معمولاً با ضخامت سنج های اشعه ایکس و آنالایزرهای الکتروشیمیایی برای نظارت بر کیفیت آبکاری در زمان واقعی مجهز هستند.

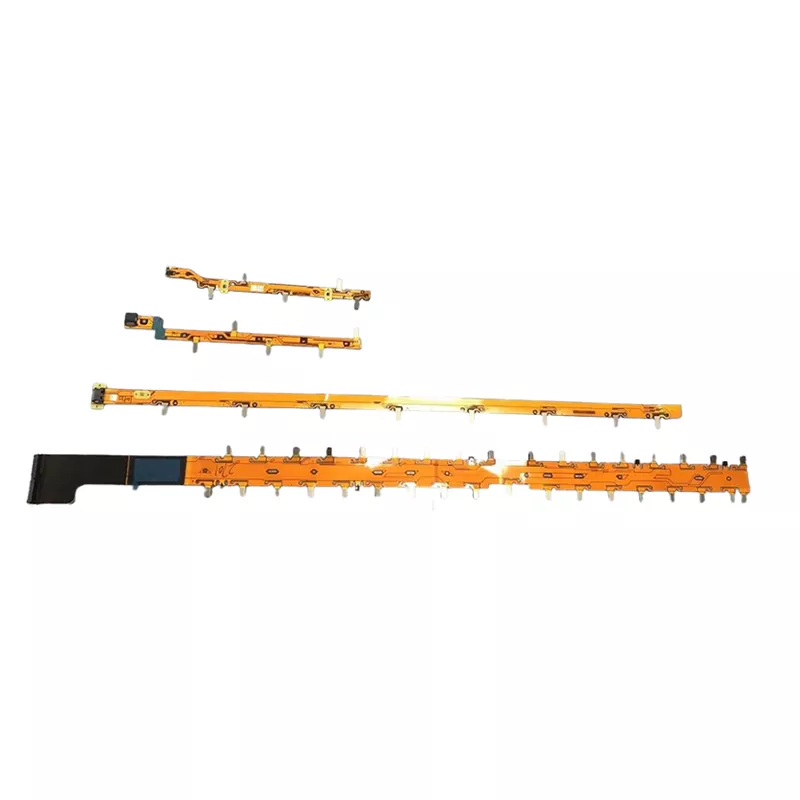

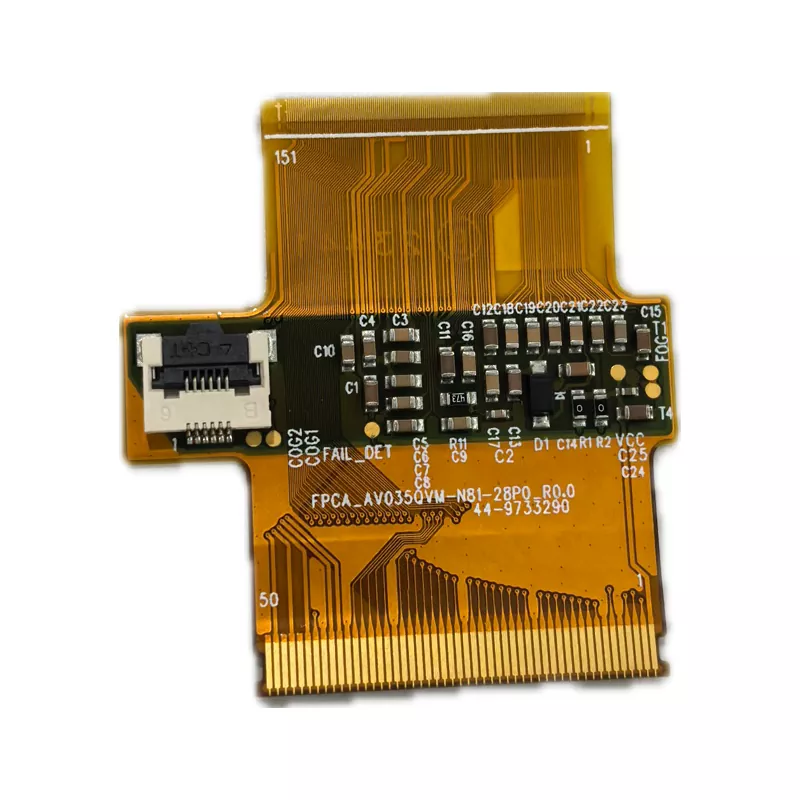

این اقدامات کنترل کیفیت چند لایه تضمین می کند که محصول نهایی با الزامات سختگیرانه در زمینه های مختلف، از لوازم الکترونیکی مصرفی گرفته تا لوازم الکترونیکی خودرو و تجهیزات پزشکی، مطابقت دارد. در کاربردهای خودرو، FPCها ممکن است نیاز به مقاومت در برابر تغییرات دما از -40 درجه سانتیگراد تا 125 درجه سانتیگراد داشته باشند. در تجهیزات پزشکی، پایداری طولانی مدت و زیست سازگاری باید تضمین شود.

فرآیند آبکاری فلاش مانند هنر "کشیدن" مدارها بر روی یک بستر انعطاف پذیر است. هر مرحله مظهر پیگیری مهندسان برای تعادل بین دقت و انعطاف پذیری است. با ظهور دستگاه‌های پوشیدنی، نمایشگرهای انعطاف‌پذیر و دستگاه‌های میکروپزشکی، فرآیندهای تولید FPC به سمت دقت، انعطاف‌پذیری و قابلیت اطمینان بیشتر تکامل می‌یابند و به پیوندی نامرئی تبدیل می‌شوند که دنیای الکترونیکی آینده را به هم متصل می‌کند.
