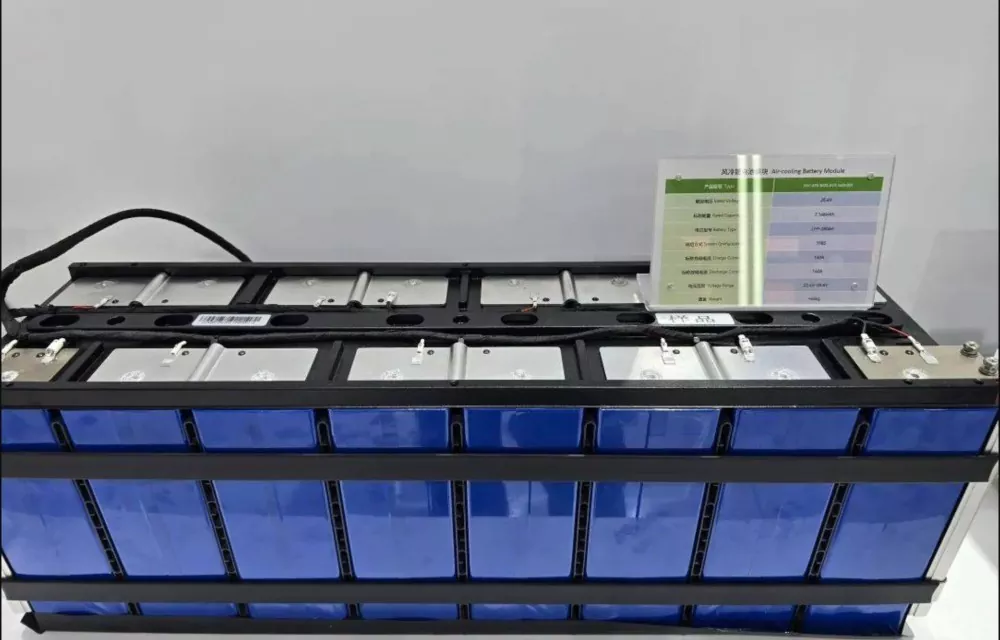

کابل CCS برای بسته های باتری ذخیره انرژی

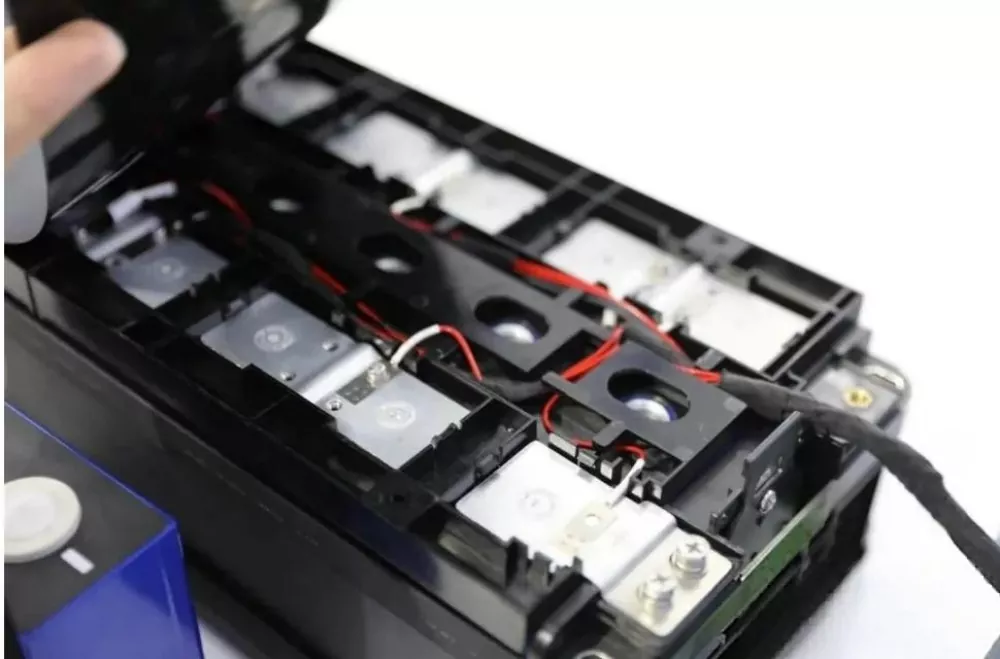

کابل CCS برای بسته های باتری ذخیره انرژی یک اتصال باتری و جزء مدیریتی است که دسته های سیم کشی سنتی (سیم ها، پایانه ها، کانکتورها) را با شین ها، قطعات ساختاری پلاستیکی، سنسورهای دما و سایر عناصر را در یک واحد ادغام می کند. برخلاف CCS مبتنی بر مدار چاپی انعطاف‌پذیر (FPC)، ساختار دسته کابل کلاسیک را حفظ کرده و به طور سیستماتیک مهارهای حسگر پراکنده و نامرتب را از طریق طراحی مدولار و یکپارچه ارتقا می‌دهد. به عنوان «شبکه عصبی ساخت‌یافته» سیستم مدیریت باتری (BMS)، مسئول جمع‌آوری مطمئن سیگنال‌های ولتاژ و دما از هر سلول جداگانه است و به عنوان یک ماژول اساسی برای نظارت بر ایمنی باتری، ارزیابی وضعیت و بهینه‌سازی عملکرد در سیستم‌های ذخیره انرژی ثابت عمل می‌کند.

ساختار اصلی و ویژگی ها

1. طراحی یکپارچه مدولار:

کابل‌های نمونه‌گیری ولتاژ مستقل و سیم‌های سنسور دما از طریق کانکتورها و پایانه‌ها در مجموعه‌های مهار منظم یکپارچه می‌شوند. اینها با شینه‌های مسی/آلومینیومی (که اتصالات سری/موازی سلولی را حمل می‌کنند) و براکت‌های پلاستیکی عایق (صفحات جداکننده) از قبل مونتاژ شده‌اند تا یک ماژول کامل را تشکیل دهند. این طرح اساساً حالت مونتاژ سنتی «ابتدا سیم‌های پراکنده را گذاشته، سپس پایانه‌ها را متصل می‌کند» را تغییر می‌دهد، و واحدهای عملکردی استانداردی را ایجاد می‌کند که برای تأسیسات ذخیره‌سازی انرژی در مقیاس بزرگ طراحی شده‌اند.

2. معماری اتصال پایدار و قابل اعتماد:

اتصالات بین شینه ها و پایانه های سلولی معمولاً از فرآیندهای با قابلیت اطمینان بالا مانند جوشکاری لیزری استفاده می کنند.

اتصالات الکتریکی بین دسته کابل و نقاط حسگر روی شین‌ها از طریق چین‌خوردن، جوشکاری یا یکپارچه‌سازی در کانکتورها به دست می‌آیند که از ساختاری مقاوم و جلوگیری از خطر شل شدن سیم‌ها جلوگیری می‌کند.

3. سازگاری با اتوماسیون:

در حالی که کابل های پراکنده سنتی به مونتاژ دستی متکی هستند، پس از ادغام در یک ماژول CCS، شکل منظم و رابط های تعریف شده آن، سازگاری با درجات بالاتری از فرآیندهای مونتاژ خودکار، مانند موقعیت یابی و نصب رباتیک را امکان پذیر می کند - که برای تولید ذخیره انرژی با حجم بالا بسیار مهم است.

4. انعطاف پذیری در مسیرهای فنی:

کابل CCS یک شاخه مهم در توسعه فناوری CCS است. بر اساس الزامات طراحی، می‌توان آن را با سایر مسیرهای فنی مانند FPC یا PCBA (مجموعه برد مدار چاپی) ترکیب کرد تا راه‌حل‌های یکپارچه هیبریدی مانند "کابل + صفحه جداسازی" یا "FPC + خلاء شکل‌دهی / کابل" را ایجاد کند که نیازهای مختلف هزینه، عملکرد و فضایی را برای کاربردهای مختلف ذخیره‌سازی انرژی برآورده می‌کند.

مزایا

1. راندمان تولید و مونتاژ بالا: ادغام ده ها یا صدها نقطه مونتاژ پراکنده در نصب چند جزء مدولار به طور قابل توجهی فرآیند تولید بسته های باتری ذخیره انرژی بزرگ را ساده می کند.

2. قابلیت اطمینان اتصال و کیفیت ثابت: جوشکاری هسته و اتصالات درون ماژول قبل از مونتاژ نهایی تکمیل می شود، عملیات پیچیده داخل بسته باتری را کاهش می دهد و نرخ کلی کار مجدد بسته ناشی از جوشکاری یا مونتاژ ضعیف در محل را کاهش می دهد. تولید استاندارد، ثبات محصول را در سراسر استقرار با حجم بالا تضمین می کند.

3. ساختار منظم و بهینه سازی فضا: طراحی یکپارچه به مسائلی مانند مسیریابی نامرتب هارنس های سنتی و تداخل/ساییدگی احتمالی با اجزای دیگر می پردازد. کابل‌ها به‌خوبی در داخل براکت‌های پلاستیکی محکم شده‌اند، چیدمان را شفاف می‌کنند و استفاده از فضای بسته داخلی و راحتی نگهداری را بهبود می‌بخشند - برای سیستم‌های ذخیره‌سازی انرژی در مقیاس بزرگ که نیاز به تعمیر و نگهداری دوره‌ای دارند بسیار مهم است.

4. هزینه و بلوغ زنجیره تامین: بر اساس فرآیندهای تثبیت شده سیم کشی خودرو و صنعتی، زنجیره تامین بالغ است و هزینه های مواد خام نسبتا شفاف است. برای پروژه های ذخیره سازی انرژی که قابلیت بانکداری و فناوری اثبات شده را در اولویت قرار می دهند، این یک انتخاب قوی و کم خطر در مقایسه با رویکردهای مبتنی بر FPC جدیدتر است.

5. حفاظت و ایمنی پیشرفته: قطعات ساختاری پلاستیکی مدولار محافظت عایق و تثبیت مکانیکی یکپارچه برای کابل ها و نقاط اتصال، بهبود مقاومت در برابر لرزش و ضربه و تسهیل انطباق با الزامات ایمنی سختگیرانه مانند تاخیر در شعله (UL94 V-0) و عایق کاری ولتاژ بالا را فراهم می کند.

برنامه های کاربردی

این محصول نشان‌دهنده یک مسیر ارتقای ثابت و قابل اعتماد از سیم‌کشی پراکنده سنتی به راه‌حل‌های یکپارچه در بسته‌های باتری ذخیره‌سازی انرژی است که عمدتاً در موارد زیر اعمال می‌شود:

1. سیستم های ذخیره انرژی در مقیاس کاربردی: برای نصب باتری های بزرگ که نیاز به اتصالات قوی و قابل تعمیر با قابلیت اطمینان طولانی مدت ثابت شده دارند.

2. ذخیره سازی انرژی تجاری و صنعتی (C&I): جایی که مقرون به صرفه بودن و سهولت نگهداری در کنار عملکرد قابل اعتماد در اولویت قرار می گیرند.

3. کابینت های ذخیره انرژی مسکونی: کاربردهایی که از نصب ساده و اتصالات قابل سرویس دهی بهره می برند.

ماموریت ما

ما عمیقاً چالش های ایجاد تعادل بین کارایی، قابلیت اطمینان و هزینه را در صنعت ذخیره سازی انرژی درک می کنیم. راه‌حل کابل CCS ما، که بر اساس فن‌آوری مهار سیم‌کشی صنعتی بالغ ساخته شده و از طریق یکپارچه‌سازی مدولار بهبود یافته است، یک مسیر محصول قوی و اثبات شده برای کاربردهای ذخیره‌سازی انرژی ارائه می‌دهد. ما نه‌تنها ماژول‌های با کیفیت بالا را مطابق با استانداردهای صنعت مربوطه عرضه می‌کنیم، بلکه دارای قابلیت‌های خدمات عمیق شامل طراحی ساختاری، مهندسی مهار کابل، ادغام مونتاژ خودکار، و آزمایش و اعتبارسنجی جامع هستیم. ما متعهد هستیم که به مشتریان کمک کنیم تا فرآیندهای مونتاژ کابلی پیچیده و پر زحمت را به تاسیسات مدولار ساده و قابل اعتماد تبدیل کنند - که به طور قابل توجهی کارایی تولید و قابلیت اطمینان سیستم درازمدت را افزایش می دهد. با تجربه عمیق ما در برنامه‌های ذخیره‌سازی انرژی خودرو و ثابت، ما شریک مورد اعتماد شما برای طراحی و ساخت بسته‌های باتری، چه برای پروژه‌های آزمایشی و چه برای استقرار در مقیاس گیگاوات هستیم.

فک

1. مزایای راه حل های Chengshi Cable CCS چیست؟

Chengshi Cable CCS طراحی ماژولار انعطاف پذیر، رسانایی بالا، عایق قابل اعتماد و ساخت مقرون به صرفه را ارائه می دهد که عملکرد پایدار و نصب آسان را برای برنامه های ESS تضمین می کند.

2. آیا می توانید راه حل های سفارشی CCS Cable را ارائه دهید؟

بله، به عنوان یک تولید کننده و تامین کننده چین، Chengshi طرح های CCS کابل کاملاً سفارشی را بر اساس ولتاژ، جریان، طرح و الزامات پروژه ارائه می دهد.

3. چه موادی در سیستم های CCS کابلی شما استفاده می شود؟

ما از هادی های مسی یا آلومینیومی با کیفیت بالا، مواد عایق دقیق و پوشش های بادوام برای اطمینان از ایمنی، رسانایی و عمر طولانی استفاده می کنیم.

4. چه کاربردهایی برای Cable CCS مناسب است؟

راه حل های کابل CCS ما به طور گسترده در سیستم های ذخیره انرژی (ESS)، بسته های باتری لیتیومی، ذخیره سازی انرژی تجدیدپذیر و سیستم های قدرت صنعتی استفاده می شود.

5. چگونه کیفیت محصول را تضمین می کنید؟

Chengshi از فرآیندهای کنترل کیفیت دقیق، از جمله آزمایش الکتریکی، تأیید عایق، و تست دوام برای مطابقت با استانداردهای بین المللی پیروی می کند.

6. ظرفیت تولید و زمان سرب شما چقدر است؟

با فرآیندهای تولید بالغ و خطوط تولید مقیاس پذیر، ما از عرضه پایدار و تحویل سریع برای سفارشات عمده اطمینان می دهیم.
