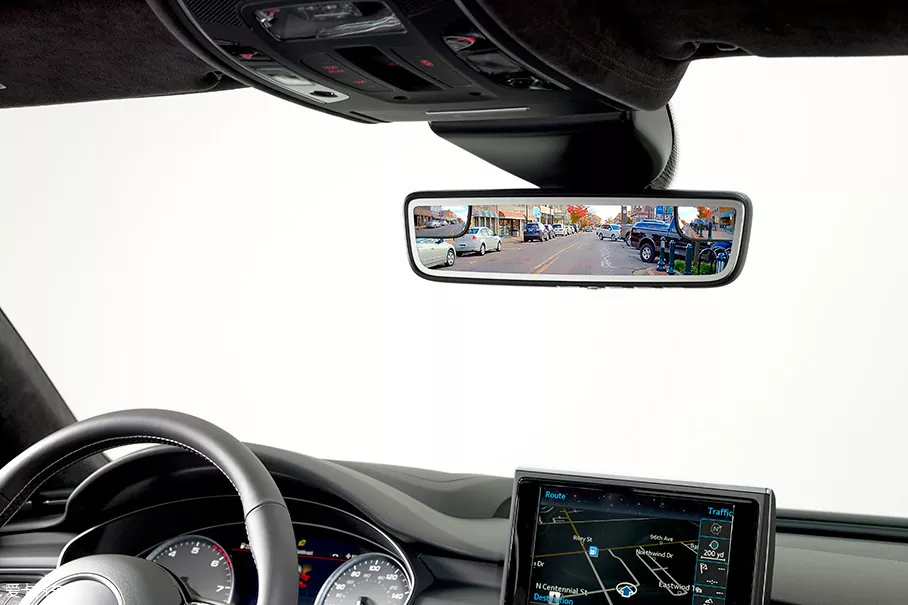

آینه عقب خودرو FPC

آینه دید عقب خودرو FPC یک دسته بندی اصلی از مدارهای چاپی انعطاف پذیر است که به ویژه برای انتقال سیگنال و اتصال سیستم های آینه دید عقب خودرو استفاده می شود و "مرکز عصبی" بین آینه دید عقب و اجزای اصلی مانند واحد کنترل الکترونیکی خودرو (ECU)، سیستم منبع تغذیه، حسگرها (مانند سنسورهای تنظیم کننده زاویه، سنسورهای نور، سنسورهای تنظیم کننده موتور) است. در مقایسه با بردهای مدار چاپی سفت و سخت سنتی (PCB)، آینه دید عقب خودرو FPC دارای مزایای اصلی خم شدن، انعطاف پذیری، نازکی، وزن سبک و سیم کشی متراکم است که می تواند به طور دقیق با فضای نصب باریک و خاص در داخل آینه دید عقب خودرو وفق دهد، و به طور انعطاف پذیری ساختار آینه متناسب با حرکت آینه را منطبق کند. اجزاء، به طور موثر فضای داخلی را صرفه جویی می کند، فرآیند مونتاژ آینه عقب را ساده می کند، راندمان تولید را بهبود می بخشد و وزن کلی آینه دید عقب را کاهش می دهد و به خودروها در صرفه جویی در انرژی و کاهش مصرف کمک می کند.

Honflex Electronics به‌عنوان یکی از اولین شرکت‌هایی که در چین صنعت الکترونیک انعطاف‌پذیر را طراحی می‌کند، به یک تامین‌کننده اصلی در زمینه FPC آینه‌های عقب خودرو تبدیل شده است که به بسیاری از خودروسازان اصلی داخلی و خارجی و تامین‌کنندگان الکترونیک خودرو Tier1، با تکیه بر تجربه تحقیق و توسعه و تولید FPC نزدیک به 20 سال خدمت می‌کند. محصولات FPC آینه عقب خودرو این شرکت انواع مختلفی مانند تخته های یک طرفه، تخته های دو طرفه، تخته های چند لایه و تخته های انعطاف پذیر سخت را پوشش می دهد. با توجه به طرح طراحی آینه دید عقب و الزامات عملکردی مشتری، می تواند محصولات با مشخصات و عملکردهای مختلف را سفارشی کند، به طور کامل با نیازهای آینه های دید عقب مختلف خودروهای سوختی و وسایل نقلیه انرژی جدید (الکتریکی خالص، هیبریدی) سازگار شود، مدل های سطح مبتدی، میان رده، رده بالا و سایر مدل های کامل سناریویی را پوشش دهد، و مدل های کاملاً سناریویی را ارائه دهد، و با ارائه راه حل های مداری کامل از "طراحی مدل های یک تاپ"، و تحقق بخشیدن به راه حل های طراحی مدار بالا، و با توجه به طرح طراحی آینه دید عقب مشتری. تصحیح، تولید انبوه تا خدمات پس از فروش.

ویژگی های ساختاری اصلی

بر اساس محیط نصب و الزامات عملکردی آینه‌های دید عقب خودرو (نیاز به مقاومت در برابر چرخش مکرر، تغییر دمای بالا و پایین متناوب در فضای باز، فرسایش باد، باران و شن و ماسه برای مدت طولانی، و داشتن الزامات بسیار بالا برای دقت انتقال سیگنال و پایداری مکانیکی)، Honflex Electronics با در نظر گرفتن محصولات بهینه سازی شده خودرو در آینه‌های دید عقب F بهینه شده است. انعطاف پذیری، قابلیت اطمینان و ثبات سیگنال. تمام طرح‌های سازه‌ای بارها توسط آزمایشگاه Honflex Electronics تأیید شده‌اند تا با سناریوهای استفاده طولانی‌مدت روی برد سازگار شوند. مشخصات ساختاری اصلی به شرح زیر است:

1. انتخاب بستر: بستر انعطاف پذیر سطح بالا، انعطاف پذیری و دوام متعادل کننده

زیرلایه اصلی محصول از بستر پلی‌آمید (PI) رده بالا وارداتی یا داخلی با محدوده ضخامت 0.025mm-0.1mm استفاده می‌کند. در مقایسه با بسترهای PI معمولی، انعطاف پذیری، مقاومت در برابر حرارت، مقاومت مکانیکی و عملکرد عایق بهتری دارد. بستر PI خود دارای مقاومت در برابر خوردگی شیمیایی و مقاومت در برابر آب و هوا است که می تواند به طور موثر در برابر فرسایش آب باران، ماسه و گرد و غبار، لکه های روغن، اشعه ماوراء بنفش و غیره در محیط بیرونی روی برد مقاومت کند و از پیری بستر، شکنندگی و ترک خوردگی جلوگیری کند. زمان خم شدن آن می تواند به بیش از 100000 بار برسد و حداقل شعاع خمش می تواند به 0.5 میلی متر برسد که می تواند به طور انعطاف پذیر با نیازهای خمشی مکرر اجزای چرخان آینه دید عقب سازگار شود و باعث شکستگی بستر یا قطع سیگنال به دلیل چرخش مکرر طولانی مدت نخواهد شد. علاوه بر این، سطح زیرلایه به طور ویژه غیرفعال شده است، که به میزان زیادی نیروی پیوند بین فویل مس و زیرلایه را بهبود می بخشد، به طور موثری از مشکلاتی مانند افتادن ورق مسی و لایه برداری تحت محیط لرزش و چرخش روی برد جلوگیری می کند و عمر مفید محصول را افزایش می دهد. Honflex Electronics تامین کنندگان بستر با کیفیت بالا را از طریق یک سیستم کنترل تدارکات زیرلایه دقیق انتخاب می کند، مکانیزم ارزیابی تامین کننده را ایجاد می کند و تضمین می کند که هر دسته از بسترها با استاندارد سیستم کیفیت ISO/TS 16949 صنعت خودرو مطابقت دارند.

2. ساختار فویل مس: فویل مسی دقیق، اطمینان از دقت انتقال سیگنال

از فویل مسی الکترولیتی یا فویل مسی نورد شده با محدوده ضخامت 12μm-70μm استفاده می‌شود که می‌توان آن را با توجه به نیازهای انتقال سیگنال آینه‌های عقب (مانند سیگنال‌های تنظیم موتور، سیگنال‌های کنترل گرمایش، سیگنال‌های تصویربرداری و غیره) به صورت انعطاف‌پذیر انتخاب کرد. در میان آن‌ها، محصولات FPC آینه‌های دید عقب هوشمند سطح بالا از فویل مسی نورد شده استفاده می‌کنند که دانه‌های ریزتر، رسانایی بهتر و مقاومت کمتری دارد، که می‌تواند به طور موثری از دست دادن سیگنال فرکانس بالا را کاهش دهد، از انتقال بی‌درنگ و دقیق سیگنال‌های فرکانس بالا مانند تصویربرداری آینه‌های دید عقب و ضد تابش جلوگیری کند، و از مشکلاتی مانند عکس‌العمل ضد تابش نور جلوگیری کند. آینه دید عقب قابل تنظیم برقی معمولی FPC از فویل مسی الکترولیتی با کیفیت بالا استفاده می کند، عملکرد و مقرون به صرفه بودن را متعادل می کند و نیازهای اولیه انتقال سیگنال را برآورده می کند. فویل مسی فرآیند حکاکی دقیق را به طور مستقل توسط Honflex Electronics توسعه داده است، و حداقل عرض خط و فاصله خطوط می تواند به 0.03mm/0.03mm برسد، که می تواند طرح مداری متراکم تر را ایجاد کند، رابط های سیگنال بیشتری را در یک فضای محدود ادغام کند، و با روند توسعه آینه های دید عقب، ادغام آینه های دید عقب، ادغام چراغ های ادغام شده و چراغ های چندگانه سازگار شود. توابع دیگر). Honflex Electronics با تکیه بر تجهیزات پیشرفته اچینگ می تواند از دقت و سازگاری خطوط فویل مسی با خطاهای کنترل شده در ± 5μm اطمینان حاصل کند و پایداری انتقال سیگنال محصولات را تا حد زیادی بهبود بخشد.

3. طراحی لایه پوشش: حفاظت مضاعف، بهبود سازگاری با محیط

سطح محصول با دو لایه ساختار محافظ یعنی Cover Lay و Solder Mask ارائه شده است. حفاظت مضاعف سازگاری محیطی و قابلیت اطمینان محصول را تا حد زیادی بهبود می بخشد و با محیط سخت خارج از منزل سازگار می شود. فیلم پوششی از یک فیلم پوششی انعطاف پذیر PI استفاده می کند که به طور دقیق به سطح مدار فویل مسی متصل می شود تا نقش عایق، مقاومت در برابر سایش، مقاومت در برابر اکسیداسیون و مقاومت در برابر بخار آب را ایفا کند و بر انعطاف پذیری محصول تأثیری نمی گذارد و اطمینان حاصل می کند که محصول می تواند به راحتی ساختار خاص شکل و اجزای چرخان را در داخل آینه دید عقب قرار دهد. ماسک لحیم کاری از جوهر ماسک لحیم رده بالا با مقاومت در برابر درجه حرارت بالا، مقاومت در برابر سایش، مقاومت در برابر خوردگی شیمیایی و مقاومت در برابر اشعه ماوراء بنفش استفاده می کند که بر روی سطح فیلم پوشش چاپ می شود تا مقاومت محصول در برابر ضربه دمای بالا و پایین، لرزش، گرد و غبار و آب را بهبود بخشد و می تواند به طور موثر در برابر تاثیر تغییرات دمای بالا و پایین، باد، باران، شن و ماسه و گرد و غبار و غیره محافظت کند. آسیب، و جلوگیری از اتصال کوتاه، قطع سیگنال و سایر خطاها. علاوه بر این، برای قسمت رابط FPC آینه دید عقب (قسمتی که به ECU، سنسور و محرک متصل می شود)، یک طراحی صفحه تقویت کننده برای بهبود استحکام مکانیکی رابط، جلوگیری از تغییر شکل رابط و شکستگی خط در هنگام وصل و جدا کردن و اطمینان از پایداری اتصال اتخاذ شده است. فرآیند لمینت لایه پوششی Honflex Electronics از فناوری لمینیت با دمای بالا استفاده می کند تا از تناسب نزدیک بین فیلم پوششی، فویل مسی و بستر، بدون حباب یا لایه برداری اطمینان حاصل کند و قابلیت اطمینان محصول را بیشتر بهبود بخشد.

4. سفارشی سازی ساختار با شکل خاص: انطباق با فضای نصب پیچیده و نیازهای چرخش آینه های دید عقب

فضای داخلی آینه دید عقب خودرو کوچک است و ساختار آن پیچیده است. طرح‌های طراحی آینه‌های عقب مدل‌های مختلف کاملاً متفاوت است و لازم است با مسیر حرکت اجزای چرخان تطبیق داده شود، بنابراین الزامات برای شکل، زاویه خم، اندازه، عمر خمش و غیره FPC متفاوت است. Honflex Electronics دارای قابلیت سفارشی سازی قوی برای سازه های خاص است و می تواند محصولات FPC با اشکال مختلف، زوایای خمشی و اندازه ها را با توجه به نقشه های آینه دید عقب، ابعاد فضای نصب، زوایای چرخش و الزامات عملکردی ارائه شده توسط مشتریان سفارشی کند. این محصول می تواند خم شدن و تا شدن چند بعدی را درک کند، می تواند دقیقاً موقعیت نصب پوسته آینه دید عقب، ماژول نمایشگر و موتور را منطبق کند، از شکاف های نصب باریک عبور کند، به طور موثر از فضای بیکار داخل آینه دید عقب استفاده کند، ساختار مونتاژ کلی آینه دید عقب را ساده کند، و دشواری مونتاژ را کاهش دهد. در عین حال، در فرآیند طراحی ساختار با شکل خاص، تیم تحقیق و توسعه Honflex Electronics تجزیه و تحلیل تنش و تست خستگی را انجام می دهد، طرح مدار و ساختار قسمت خمشی را بهینه می کند، از مشکلاتی مانند شلوغی مدار و تمرکز تنش در قسمت خمشی جلوگیری می کند و اطمینان حاصل می کند که محصول به دلیل خستگی خمشی در طول چرخش مکرر طولانی مدت آسیب نمی بیند. تاکنون، این شرکت سفارشی‌سازی صدها محصول FPC آینه‌های عقب خودرو با شکل خاص را تکمیل کرده است که با نیازهای طراحی آینه‌های دید عقب خودروسازان مختلف تطبیق داده شده و تجربه سفارشی‌سازی غنی را جمع‌آوری کرده است.

5. طراحی ساختار تقویت شده: انطباق با سناریوهای چرخش مکرر

Honflex Electronics با هدف سناریوی اصلی چرخش مکرر آینه‌های دید عقب خودرو (زمان چرخش روزانه می‌تواند به ده‌ها برابر برسد، و زمان‌های چرخش تجمعی می‌تواند به ده‌ها هزار بار در استفاده طولانی‌مدت برسد)، Honflex Electronics طراحی تقویت‌شده‌ای را بر روی بخش‌های کلیدی خودرو، خدمات مکانیکی آینه‌های عقب خودرو و افزایش عمر محصولات FROVPC انجام داده است. در قسمت‌های خمشی و دوار FPC، طرحی از بستر ضخیم‌شده موضعی یا نوار تقویت‌کننده اضافی برای پراکنده کردن تنش ایجاد شده در طول چرخش، جلوگیری از شکستن خط و افتادن به دلیل تنش طولانی‌مدت اتخاذ می‌شود. در قسمت اتصال بین FPC و موتور و سنسور، یک طراحی اتصال یکپارچه برای کاهش گره های اتصال و کاهش خطر شل شدن گره و تماس ضعیف در طول چرخش اتخاذ شده است. در عین حال، طرح مدار برای جلوگیری از خطوط آسیب پذیر در برابر تنش از مرکز خمشی بهینه شده است و از یکپارچگی خطوط و پایداری انتقال سیگنال در طول چرخش اطمینان حاصل می کند. این طرح‌های تقویت‌شده تحت آزمایش‌های خستگی طولانی‌مدت در آزمایشگاه Honflex Electronics قرار گرفته‌اند تا اطمینان حاصل شود که محصول می‌تواند با نیازهای چرخش کل چرخه عمر آینه دید عقب خودرو سازگار شود و میزان خرابی در سطح بسیار پایینی کنترل می‌شود.

مزایای اصلی عملکرد

با تکیه بر قدرت تحقیق و توسعه Honflex Electronics، فناوری تولید پیشرفته و کنترل کیفیت دقیق، محصولات FPC آینه دید عقب خودرو این شرکت از نظر عملکرد به طور کامل از میانگین صنعت برتر هستند. با هدف سناریوهای استفاده ویژه از آینه‌های دید عقب خودرو (چرخش مکرر، محیط خشن در فضای باز، انتقال مشترک چند سیگنالی)، بر مزایای اصلی مانند قابلیت اطمینان بالا، ثبات سیگنال بالا و سازگاری محیطی بالا تمرکز دارد، در حالی که سبک وزن، نازکی و سفارشی‌سازی را در نظر می‌گیرد:

1. قابلیت اطمینان بالا، سازگاری با نیازهای طولانی مدت و مکرر استفاده از هواپیما

این محصول تست های دقیق قابلیت اطمینان را گذرانده است و کاملاً مطابق با استاندارد سیستم کیفیت ISO/TS 16949 صنعت خودرو و AEC-Q200 (استاندارد تست قابلیت اطمینان اجزای غیرفعال) است و می تواند در برابر آزمایش های سخت مختلف در محیط داخلی مقاومت کند. عمر سرویس می تواند به بیش از 15 سال برسد که با طول عمر کل وسیله نقلیه هماهنگ است. عملکرد خاص به شرح زیر است: در تست ارتعاش، می تواند محیط ارتعاش 10-2000 هرتز و شتاب 10G، بدون شکستگی خط یا قطع سیگنال، تطبیق با سناریوهای مختلف ارتعاش در حین رانندگی وسیله نقلیه (مانند جاده های ناهموار، لرزش موتور)، اجتناب از غیرعادی بودن عملکرد آینه دید عقب را تحمل کند. در تست ضربه، می تواند نیروی ضربه 50G را تحمل کند، که می تواند در برابر ضربه ناشی از موقعیت های ناگهانی مانند برخورد خودرو و ترمز اضطراری مقاومت کند و اطمینان حاصل کند که محصول در اثر ضربه آسیب نمی بیند. در آزمایش خستگی، می تواند بیش از 100000 خمش مکرر را به دست آورد و عملکرد محصول پس از خم شدن هیچ کاهش آشکاری ندارد، که می تواند در طولانی مدت با وضعیت چرخش مکرر آینه دید عقب سازگار شود. در تست لحیم کاری بدون سرب، رابط لحیم کاری دارای استحکام بالا و هدایت پایدار است، از تماس ضعیف، قطع سیگنال و سایر خطاهای ناشی از لحیم کاری ضعیف جلوگیری می کند. در تست دوام چرخش، پس از 50000 چرخش مکرر، محصول همچنان می تواند انتقال سیگنال و عملکرد مکانیکی پایدار را بدون هیچ نقصی حفظ کند. Honflex Electronics یک سیستم تست قابلیت اطمینان کامل ایجاد کرده است و هر محصول باید قبل از خروج از کارخانه، چندین دور تست قابلیت اطمینان (تست ارتعاش، تست ضربه، تست خستگی، تست دمای بالا و پایین و غیره) را پشت سر بگذارد و محصولات فاقد صلاحیت قاطعانه اجازه خروج از کارخانه را ندارند تا از کیفیت محصول پایدار اطمینان حاصل شود.

2. ثبات سیگنال بالا، تضمین اجرای دقیق عملکردهای مختلف آینه دید عقب

کیفیت انتقال سیگنال آینه دید عقب خودرو مستقیماً بر پایداری و دقت عملکردهایی مانند تنظیم، گرمایش، تصویربرداری و ضد تابش تأثیر می گذارد که به ایمنی رانندگی مربوط می شود. FPC آینه دید عقب خودرو Honflex Electronics از طریق طراحی مدار بهینه، استفاده از مواد پیشرفته و فرآیندهای دقیق، به طور موثر از تاخیر سیگنال، خطای انتقال، قطع سیگنال و سایر مشکلات به ثبات سیگنال بالایی دست می یابد. محصول دارای تلفات انتقال سیگنال کم است. در فرکانس 1 گیگاهرتز، تضعیف سیگنال ≤0.5dB/cm است، که می تواند به طور موثر از انتقال پایدار سیگنال های فرکانس بالا مانند تنظیم موتور، کنترل گرمایش و تصویربرداری، اطمینان از تنظیم دقیق آینه دید عقب، گرمایش یکنواخت و تصویربرداری واضح اطمینان حاصل کند. در عین حال، این محصول دارای تست‌های سازگاری الکترومغناطیسی عالی (EMC)، گذراندن تست‌های EMI (تداخل الکترومغناطیسی) و EMS (حساسیت الکترومغناطیسی) است که می‌تواند به طور موثر در برابر تداخل الکترومغناطیسی در محیط داخل هواپیما مقاومت کند (مانند سیگنال‌های الکترومغناطیسی تولید شده توسط موتورها، تهویه مطبوع، رادارها و سایر تجهیزات الکترومغناطیسی ایجاد نمی‌کنند). تجهیزات الکترونیکی خودرو؛ علاوه بر این، محصول طراحی تطبیق امپدانس را اتخاذ می‌کند و انحراف امپدانس در ± 10٪ کنترل می‌شود که باعث بهبود پایداری و ثبات انتقال سیگنال می‌شود و از تحقق پایدار عملکردهای مختلف آینه دید عقب در شرایط کاری مختلف اطمینان می‌دهد. تیم تحقیق و توسعه Honflex Electronics به طور مداوم طرح مدار را از طریق شبیه سازی و آزمایش واقعی بهینه می کند، تداخل سیگنال را کاهش می دهد و ثبات انتقال سیگنال را تضمین می کند.

3. سازگاری با محیط زیست بالا، مقاومت در برابر محیط داخلی سخت در فضای باز

آینه های دید عقب خودرو برای مدت طولانی در معرض هوای آزاد قرار می گیرند و محیطی که در آن قرار دارند پیچیده و قابل تغییر است و با آزمایشات مختلفی مانند تناوب دماهای بالا و پایین، تغییرات رطوبت، باد، باران، شن و گرد و غبار، لکه های روغن، تابش UV و غیره مواجه می شوند که الزامات بسیار بالایی برای سازگاری محیطی FPC دارد. FPC آینه دید عقب خودرو Honflex Electronics سازگاری محیطی بسیار خوبی دارد و می تواند به طور پایدار در محیط های مختلف سخت کار کند: محدوده دمای کار 40- ~ 125 درجه سانتیگراد است که می تواند به طور معمول در هوای بسیار سرد (مانند زمستان شمالی، دمای پایین تا -40 درجه سانتیگراد) و بسیار گرم (مانند دمای بالای آینه جنوبی 2 ℃ بالاتر از سطح نوردهی بالای آینه تابستانی 0) کار کند. محیط‌هایی بدون مشکلاتی مانند شکنندگی بستر، اکسیداسیون خط، و غیرعادی سیگنال. محدوده دمای ذخیره سازی -55 ℃ ~ 150 ℃ است که می تواند با محیط های ذخیره سازی و حمل و نقل در مناطق مختلف سازگار شود و از آسیب محصول ناشی از محیط ذخیره سازی و حمل و نقل نامناسب جلوگیری کند. از نظر مقاومت در برابر رطوبت، می تواند به مدت 1000 ساعت در محیطی با رطوبت نسبی 85٪ (40 ℃)، بدون تغییر واضح در عملکرد، به طور مداوم کار کند و می تواند در برابر فرسایش آب باران و بخار آب در فضای باز مقاومت کند. از نظر مقاومت در برابر خوردگی شیمیایی، می تواند در برابر فرسایش لکه های روغن داخل هواپیما، آب باران، مواد شوینده و سایر مواد شیمیایی مقاومت کند و مشکلاتی مانند انبساط بستر و اتصال کوتاه خط را نداشته باشد. از نظر مقاومت در برابر اشعه ماوراء بنفش، پس از آزمایش طولانی مدت تابش اشعه ماوراء بنفش، محصول فاقد پیری، تغییر رنگ، تضعیف عملکرد و سایر پدیده ها است و می تواند با استفاده طولانی مدت در فضای باز سازگار شود. علاوه بر این، این محصول دارای عملکرد ضد آب و ضد گرد و غبار است، تست سطح حفاظت IP65 را گذرانده است، که می تواند به طور موثر از ورود گرد و غبار و آب باران به مدار جلوگیری کند و عملکرد پایدار طولانی مدت محصول را تضمین کند. Honflex Electronics با شبیه‌سازی محیط‌های مختلف در فضای باز، تست‌های پیری طولانی‌مدت را روی محصولات انجام می‌دهد تا اطمینان حاصل کند که محصولات می‌توانند در محیط‌های مختلف سخت کار کنند.

4. سبک و نازک، کمک به صرفه جویی در انرژی خودرو و کاهش مصرف و بهینه سازی مونتاژ

با توسعه صنعت خودرو به سمت سبک وزن و صرفه جویی در انرژی، تقاضا برای قطعات الکترونیکی سبک وزن به طور فزاینده ای ضروری می شود. به عنوان یکی از اجزای اصلی خارجی روی برد، وزن سبک آینه دید عقب خودرو در صرفه جویی کلی انرژی و کاهش مصرف خودرو و ثبات رانندگی اهمیت زیادی دارد. محصولات FPC آینه دید عقب خودرو Honflex Electronics از زیرلایه نازک و طراحی ساختار دقیق استفاده می کنند و ضخامت کلی محصول را می توان بین 0.1 میلی متر تا 0.3 میلی متر کنترل کرد. در مقایسه با PCB سفت و سخت سنتی، وزن بیش از 60٪ کاهش می یابد که می تواند به طور موثر وزن کلی آینه عقب خودرو را کاهش دهد، در نتیجه وزن کلی خودرو را کاهش می دهد، به خودرو در صرفه جویی در انرژی و کاهش مصرف کمک می کند (برای هر 10 کیلوگرم کاهش وزن خودرو، مصرف سوخت در هر 100 کیلومتر را می توان 0.10-50 لیتر کاهش داد). در عین حال، طراحی نازک و سبک وزن می تواند فضای داخلی آینه دید عقب را بیشتر ذخیره کند و امکانات بیشتری را برای کوچک سازی و طراحی یکپارچه آینه عقب فراهم کند. به عنوان مثال، می تواند طراحی یکپارچه آینه عقب با دوربین ها، چراغ های راهنما و چراغ های خوش آمدگویی را درک کند و حس فناوری و زیبایی ظاهری خودرو را بهبود بخشد. علاوه بر این، طراحی سبک وزن محصول همچنین می تواند مقاومت باد و بار ارتعاشی را در هنگام رانندگی وسیله نقلیه کاهش دهد، از دست دادن محصول ناشی از لرزش و مقاومت در برابر باد را کاهش دهد، طول عمر و قابلیت اطمینان محصول را بیشتر بهبود بخشد و روند مونتاژ آینه عقب را ساده کند و کارایی مونتاژ را بهبود بخشد. با فرض اطمینان از عملکرد محصول، Honflex Electronics به طور مداوم ساختار محصول را بهینه می کند تا سبک وزن و نازکی محصول را به حداکثر برساند.

5. قابلیت سفارشی سازی قوی، انطباق با نیازهای متنوع آینه دید عقب

طرح‌های طراحی آینه‌های عقب خودروسازان و مدل‌های مختلف کاملاً متفاوت است و الزامات عملکردی نیز متفاوت است (مانند تنظیم الکتریکی معمولی، گرمایش، ضد تابش نور، تصویربرداری 360 درجه، تاشو خودکار و غیره)، بنابراین الزامات برای مشخصات، عملکرد، ساختار و غیره FPC متفاوت است. Honflex Electronics دارای قابلیت‌های تحقیق و توسعه و تولید سفارشی کامل است و می‌تواند خدمات سفارشی کامل فرآیند از طراحی محصول، تصحیح نمونه، تولید انبوه تا خدمات پس از فروش را با توجه به نیازهای خاص مشتریان ارائه دهد. مشتریان می توانند محصولات FPC را با مشخصات مختلف (عرض خط و فاصله خطوط، ضخامت، اندازه)، عملکردهای مختلف (نرخ انتقال سیگنال، سازگاری با محیط، عمر خمشی) و ساختارهای مختلف (ترکیب خاص، چند لایه، صلب و انعطاف پذیر) با توجه به نیازهای طراحی آینه های دید عقب خود سفارشی کنند. برای آینه‌های دید عقب هوشمند مدل‌های سطح بالا، محصولات FPC سطح بالا با خطوط با چگالی بالا، اتلاف سیگنال کم و قابلیت اطمینان بالا را می‌توان برای رفع نیازهای تصویربرداری با کیفیت بالا و ادغام چند منظوره سفارشی کرد. برای آینه‌های دید عقب برقی معمولی مدل‌های سطح پایه، محصولات مقرون‌به‌صرفه FPC را می‌توان برای متعادل کردن کارایی و هزینه سفارشی کرد. این شرکت دارای یک تیم تحقیق و توسعه و طراحی حرفه ای است که می تواند به سرعت به نیازهای مشتری، طراحی کامل محصول و تجزیه و تحلیل شبیه سازی پاسخ دهد. چرخه تصحیح نمونه کوتاه است (نمونه ها را می توان به سرعت 3 روز تحویل داد)، و چرخه تولید انبوه را می توان در عرض 7-15 روز کنترل کرد که می تواند نیازهای تولید انبوه سریع مشتری را برآورده کند. تا به حال، این شرکت محصولات سفارشی FPC آینه دید عقب خودرو را برای بسیاری از خودروسازان اصلی داخلی و خارجی ارائه کرده است و تجربه سفارشی غنی را جمع آوری کرده است.

پارامترهای فنی کلیدی

پارامترهای فنی کلیدی محصولات FPC آینه دید عقب خودرو Honflex Electronics کاملاً از استانداردهای صنعت خودرو پیروی می کند، عملکرد و عملی را متعادل می کند و کاملاً با نیازهای انتقال سیگنال و نصب آینه های عقب خودرو سازگار است. پارامترها با توجه به ویژگی های چرخش مکرر آینه های دید عقب و استفاده از محیط بیرون بهینه شده اند. پارامترهای محصولات با مشخصات مختلف را می توان با توجه به نیاز مشتری سفارشی کرد. پارامترهای اصلی اصلی به شرح زیر است:

سناریوهای کاربردی

با عملکرد عالی، قابلیت های سفارشی سازی قوی و قدرت برند Honflex Electronics، محصولات FPC آینه دید عقب خودرو Honflex Electronics به طور گسترده در سیستم های آینه دید عقب انواع مختلف وسایل نقلیه، از جمله خودروهای سوختی و خودروهای انرژی جدید (الکتریکی خالص، هیبریدی)، تطبیق با سطح مبتدی و دیگر انواع مدل های دستی، میان رده، پوشش های کامل سنتی، بالا استفاده می شود. آینه های دید عقب، آینه های دید عقب قابل تنظیم برقی و آینه های دید عقب هوشمند. همه سناریوهای برنامه به عرضه انبوه دست یافته اند و توسط مشتریان به رسمیت شناخته شده اند. سناریوهای کاربردی خاص به شرح زیر است:

1. آینه عقب دستی سنتی

آینه‌های عقب دستی سنتی عمدتاً در خودروهای سوخت پایه و برخی خودروهای تجاری استفاده می‌شوند. عملکرد اصلی آنها این است که دید عقب را با ساختار نسبتا ساده ای برای راننده فراهم می کند. الزامات عملکرد FPC بر قابلیت اطمینان و مقرون به صرفه بودن تمرکز دارد، که عمدتاً برای اتصال قطعات الکترونیکی اصلی (مانند چراغ های کوچک) در داخل آینه دید عقب استفاده می شود. Honflex Electronics با هدف نیازهای آینه های دید عقب دستی سنتی، محصولات FPC آینه دید عقب خودروی مقرون به صرفه را سفارشی کرده است، از فویل مسی الکترولیتی با کیفیت بالا و زیرلایه PI استفاده می کند، ثبات انتقال سیگنال و کنترل هزینه را متعادل می کند، که می تواند انتقال سیگنال اجزای الکترونیکی اساسی را در داخل آینه دستی معمولی مشاهده کند. این محصول دارای مقاومت عالی در برابر لرزش و مقاومت در برابر درجه حرارت بالا و پایین است، می تواند با محیط استفاده از وسایل نقلیه تجاری و وسایل نقلیه با سوخت ورودی (مانند جاده های پر دست انداز، قرار گرفتن در معرض طولانی مدت در فضای باز) سازگار شود، دارای عمر طولانی و میزان خرابی پایین است. در حال حاضر، محصولات FPC آینه دید عقب دستی سنتی این شرکت به طور انبوه در مدل‌های سطح پایه و خودروهای تجاری بسیاری از خودروسازان اصلی داخلی به کار گرفته شده است و به طور گسترده توسط مشتریان با کیفیت پایدار و مقرون به صرفه بودن بالا شناخته شده است.

2. آینه عقب قابل تنظیم برقی

آینه های دید عقب قابل تنظیم برقی پیکربندی اصلی مدل های میان رده فعلی هستند. در مقایسه با آینه های دید عقب دستی سنتی، عملکردهایی مانند تنظیم زاویه الکتریکی، تاشوی الکتریکی، گرمایش و مه زدایی دارند که برای پایداری انتقال سیگنال و پایداری مکانیکی FPC الزامات بالاتری دارند. آنها باید انتقال پایدار سیگنال های تنظیم موتور و سیگنال های کنترل گرمایش را درک کنند و با نیازهای تاشو و چرخش آینه های دید عقب سازگار شوند. Honflex Electronics با هدف نیازهای آینه‌های دید عقب قابل تنظیم الکتریکی، طراحی مدار و ساختار تقویت‌شده محصول را بهینه کرده است، فرآیند حکاکی دقیق را برای دستیابی به یک طرح مدار متراکم‌تر اتخاذ کرده است، که می‌تواند با نیازهای انتقال چند سیگنال الکتریکی سازگار شود.
